EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. This mount fits: Kimber 1911 (adjustable rear sights for windage and elevation) Ruger SR1911 (adjustable rear sights for windage and elevation)

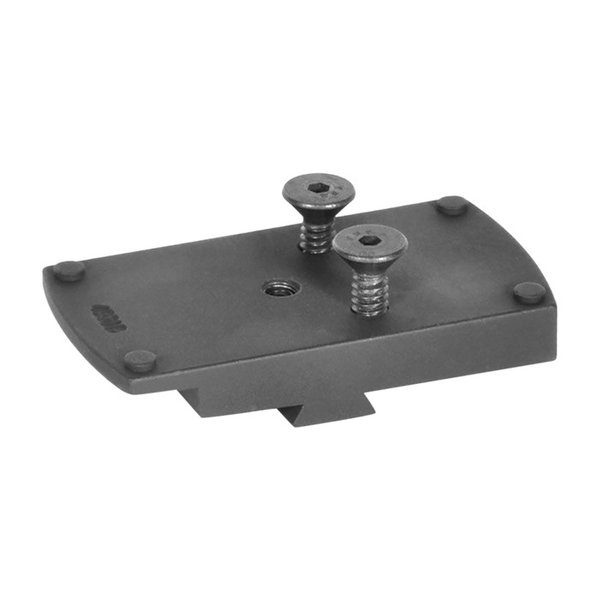

KIMBER 1911 ADJUSTABLE SIGHT VORTEX VIPER/VENOM SIGHT MOUNT
Tervetuloa tutustumaan EGW:n KIMBER 1911 Adjustable Sight Vortex Viper/Venom Sight Mount -tuotteeseen, joka on suunniteltu erityisesti KIMBER 1911 -aseille.
Tuotteen kuvaus
EGW:n punapistetähtäimet on tarkoitettu asennettavaksi vasemmalta oikealle (kiväärin suu eteenpäin). Dovetail-malli on progressiivisesti kapeneva, mikä helpottaa asennusta. Poista vain aseen takatähtäin ja vaihda se EGW:n kiinnitykseen, jotta voit asentaa Vortex Viper/Venom, Burris FastFire tai Docter punapistetähtäimen. Voit irrottaa kiinnityksen ja palauttaa takatähtäimen milloin tahansa. Asennusvälineet sisältyvät toimitukseen.
Asennusohjeet
- Poista takatähtäin*
- Asenna EGW Sight Mount dovetailiin
- Tiivistä set screw (jos sovellettavissa)
- Aseta punapistetähtäin EGW Sight Mountin päälle (pienellä paperipalasella punapistetähtäimen ja kiinnityksen välissä helpotat irrotusta ja estät Loctiten pääsyn punapistetähtäimeen).
- Käytä sinistä Loctitea toimitettuihin kiinnityspultteihin
- Kiristä kiinnityspultit 15in/lbs
Toimitettavat osat
- 2 Button Head Cap Screws - toimitetaan Vortex Viper ja Venom -tähtäimille
- 2 Flat Head Cap Screws - toimitetaan Burris FastFire ja Docter -tähtäimille
Kiinnityksessä käytettävät ruuvit vaativat 5/64'' allen-avainasennuksen. Tämä kiinnitys sopii:
- Kimber 1911 (säädettävät takatähtäimet tuulen ja korkeuden mukaan)
- Ruger SR1911 (säädettävät takatähtäimet tuulen ja korkeuden mukaan)
