EGW red dot sights are meant to be installed from the left to the right (with the muzzle facing forward). The dovetail has a progressive taper to allow for easier install. Simply remove the rear sight on your gun and replace it with EGW mount in order to mount your Vortex Viper/Venom, Burris FastFire, or Docter red-dot sight. You can take the mount off and replace your rear sight at any time. Mounting hardware included. Minor modification may be neccessary for Rock Islands. EGW products should be installed and checked by a qualified and competent gunsmith. Installation Instructions Remove the rear sight* Install the EGW Sight Mount in the dovetail Tighten set screw (if applicable) Place the red dot sight on the EGW Sight Mount (placing a small piece of paper between the red dot sight and the sight mount will make for easier removal and will keep Loctite off of the red dot sight.) Apply blue Loctite to the provided mounting screws Torque mounting screws to 15in/lbs 2 Button Head Cap Screws - Provided for Vortex Viper and Venom Sights 2 Flat Head Cap Screws - Provided for Burris FastFire and Docter Sights The screws that are included with this mount require a 5/64'' allen wrench for installation. Modification of your firearm may nullify the manufacturer's warranty. This product should be installed and checked by a qualified gunsmith. No liability is expressed or implied for damage or injury which may result from improper installation or use of this product. This mount fits (including but not limited to): Sig Sauer 1911 Stainless Super Target* Sig Sauer 1911 Match Elite* Sig Sauer 1911 Target Full Size* Sig Sauer 1911 Max Full Size* STI with adjustable rear sights STI Trojan STI DVC 3 Gun STI DVC Limited STI DVC Classic Springfield Range Officer Springfield Range Officer Elite Target Springfield Loaded Target Rock Island TCM Rock Target FS HC Combo 22TCM / 9MM Rock Island Pro Match ULtra 5” - 45 ACP Rock Island Pro Match Tac Ultra 6” - 45 ACP Rock Island Pro Match Ultra HC - 40S&W Rock Island Pro Match Ultra 6” - 10MM Rock Island Pro Match ULtra 6” HC - 10MM Iver Johnson Eagle XL-SS10 Iver Johnson Eagle SS-10 Iver Johnson Eagle O.D. Green Iver Johnson Eagle Coyote Tan Iver Johnson Eagle XL-10 Ported Iver Johnson Eagle XL-10 Iver Johnson Eagle XL-45 Ported Iver Johnson Eagle XL-45acp Iver Johnson Eagle LR

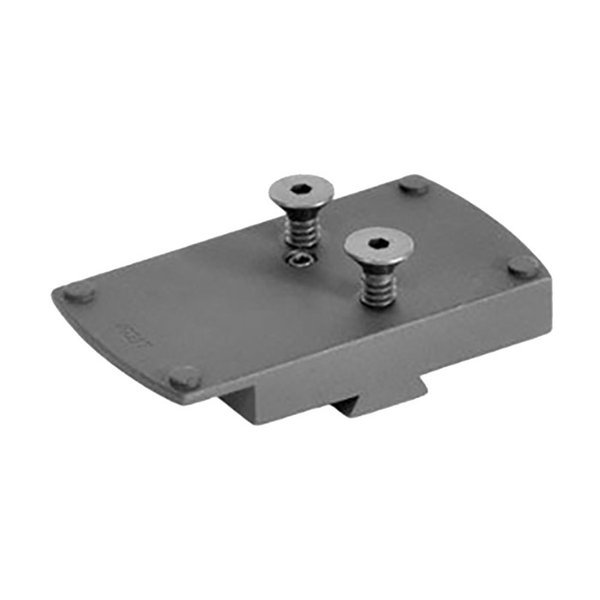

EGW LPA Sight Mount Vortex Viper/Venom – Täydellinen valinta tarkkuusammuntaan!
EGW:n punapisteet on suunniteltu asennettavaksi vasemmalta oikealle (muzzle eteenpäin). Dovetailissa on progressiivinen kapeneminen, joka helpottaa asennusta.
Poista ensin aseen takasuunta ja vaihda se EGW:n kiinnitykseen, jotta voit asentaa Vortex Viper/Venom, Burris FastFire tai Docter punapisteen. Voit ottaa kiinnityksen pois ja vaihtaa takasuuntaasi milloin tahansa. Asennustarvikkeet sisältyvät pakettiin. Pieni muokkaus saattaa olla tarpeen Rock Island -aseille. EGW-tuotteet tulisi asentaa ja tarkistaa pätevän asekorjaajan toimesta.
Asennusohjeet
- Poista takasuunta*
- Asenna EGW Sight Mount dovetailiin
- Kiristä asetussiru (tarvittaessa)
- Aseta punapiste EGW Sight Mountiin (pienellä paperipalalla punapisteen ja kiinnityksen väliin helpottaa poistamista ja pitää Loctite:n poissa punapisteestä).
- Käytä sinistä Loctite:a mukana toimitettuihin kiinnityskruuveihin
- Kiristä kiinnityskruvit 15in/lbs
Tarvikkeet:
- 2 Button Head Cap Screws - Vortex Viper ja Venom -pisteille
- 2 Flat Head Cap Screws - Burris FastFire ja Docter -pisteille
Kiinnityskruvit vaativat 5/64'' allen-avaimen asennusta varten. Aseen muokkaus voi mitätöidä valmistajan takuun. Tätä tuotetta tulisi asentaa ja tarkistaa pätevän asekorjaajan toimesta. Valmistaja ei ota vastuuta vahingoista tai loukkaantumisista, jotka voivat johtua väärästä asennuksesta tai käytöstä.
Tämä kiinnitys sopii (mukaan lukien, mutta ei rajoittuen):
- Sig Sauer 1911 Stainless Super Target*
- Sig Sauer 1911 Match Elite*
- Sig Sauer 1911 Target Full Size*
- Sig Sauer 1911 Max Full Size*
- STI säädettävillä takasuvuilla
- STI Trojan
- STI DVC 3 Gun
- STI DVC Limited
- STI DVC Classic
- Springfield Range Officer
- Springfield Range Officer Elite Target
- Springfield Loaded Target
- Rock Island TCM Rock Target FS HC Combo 22TCM / 9MM
- Rock Island Pro Match Ultra 5” - 45 ACP
- Rock Island Pro Match Tac Ultra 6” - 45 ACP
- Rock Island Pro Match Ultra HC - 40S&W
- Rock Island Pro Match Ultra 6” - 10MM
- Rock Island Pro Match Ultra 6” HC - 10MM
- Iver Johnson Eagle XL-SS10
- Iver Johnson Eagle SS-10
- Iver Johnson Eagle O.D. Green
- Iver Johnson Eagle Coyote Tan
- Iver Johnson Eagle XL-10 Ported
- Iver Johnson Eagle XL-10
- Iver Johnson Eagle XL-45 Ported
- Iver Johnson Eagle XL-45acp
- Iver Johnson Eagle LR
